Come monitorare una porta seriale? Monitora ed analizza l'attività della porta COM

Prova ora Serial Port Analyzer
14 giorni di prova gratuita

Questo articolo riguarda interamente l'analisi della porta COM. Troverai le risposte alle domande riguardo il motivo e il metodo d'analisi della porta seriale. Continua a leggere per scoprire alcuni scenari semplici di monitoraggio ed analisi dell'attività della porta COM.

Sommario:

  1. Perché analizzare una porta seriale?
  2. Analisi dell'attività della porta COM: una guida sul metodo
    Primo caso: monitoraggio dell'attività della porta seriale
    Secondo caso: confronto delle sessioni di monitoraggio
    Terzo caso: reinvio dei dati verso una porta seriale
  3. Domande
  4. Conclusioni

Perché analizzare una porta seriale?


Lavorare con dei dati per la porta seriale fa parte di quei compiti essenziali quando ci si occupa di applicazioni e dispositivi seriali. Hai bisogno dell'abilità nell'osservare il flusso dei dati tramite RS232/422/485 le porte, onde verificare lo stato di un dispositivo, ricevere le notifiche di un evento ed identificare eventuali problemi con la tua infrastruttura. Il monitoraggio del traffico per la porta seriale può anche tornare in aiuto quando si installano delle nuove attrezzature.

Non esiste una funzione integrata nel sistema operativo Windows per monitorare le porte seriali, ma c'è un programma di monitoraggio RS232 specializzato nel consentire la conduzione del monitoraggio sulla porta seriale di Windows.

Analisi dell'attività della porta COM: una guida sul metodo


Serial Port Analyzer di Electronic Team riempie questa lacuna nelle funzioni di Windows. È un monitoratore per la porta seriale che offre un metodo conveniente d'osservazione del traffico seriale sul tuo sistema. Gli sviluppatori possono monitorare e collaudare una porta seriale con facilità, durante lo sviluppo ed ottimizzazione dei dispositivi ed applicazioni seriali. Ti mostreremo come monitorare la trasmissione della porta COM nell'articolo.

Serial Port Analyzer

Serial Port Analyzer è uno strumento di comunicazione seriale che monitora ed analizza l'attività della porta COM.
Serial Port Monitor logo

Serial Port Monitor

Annota ed analizza l'attività della porta seriale
4.8 Rango sulla base di 41+ utenti, Reviews(75)
Scarica 14 dias do ensaio totalmente funcional
Serial Port Monitor

Per monitorare ed analizzare i dati seriali, il monitoraggio della COM offre tre metodi per risolvere tale problema:

Primo caso: monitoraggio dell'attività della porta seriale.


Il primo passo è quello di scaricare, installare ed avviare l'analizzatore di protocollo RS232. Successivamente, devi avviare una nuova sessione nel programma di monitoraggio seriale. Ecco come viene fatto:

  1. Naviga nel menu principale dell'applicazione di monitoraggio RS232. Seleziona “Sessione >>>Nuova sessione”. Puoi anche usare la scorciatoia da tastiera “Ctrl + N” o premere l'icona “Nuovo” nella barra degli strumenti. Nuova sessione

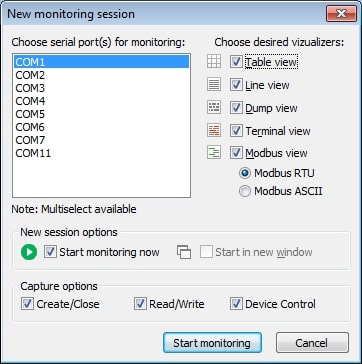

  2. Verrà mostrata "Nuova sessione di monitoraggio". Nuova sessione di monitoraggio
  3. Scegli come vuoi che vengano mostrati i tuoi dati RS232/422/485, selezionando una o più modalità di visualizzazione:

    • Vista Tabella – viene usata una tabella per mostrare gli IRP registrati.
    • Vista Linea – mostra tutti i dettagli relativi alle richieste passate attraverso una particolare linea seriale.
    • Vista Scarico – mostra i dati passati attraverso la linea seriale.
    • Vista Terminale – i dati vengono mostrati come caratteri ASCII in una console di testo.
    • Vista Modbus – mostra la trasmissione bidirezionale dei dati Modbus (RTU e ASCII).
  4. Puoi controllare il comportamento di una nuova sessione dell'analizzatore del protocollo seriale, usando le caselle di controllo "Avvia monitoraggio ora" e "Avvia in una nuova finestra".
    Le opzioni di cattura ti consentono di selezionare gli eventi che desideri catturare. Scegli tra Creazione/Chiusura, Lettura/Scrittura e Controllo del dispositivo.
    Dopo avere selezionato le opzioni, premi su “Avvia monitoraggio" per iniziare una nuova sessione di monitoraggio per l'analizzatore seriale.

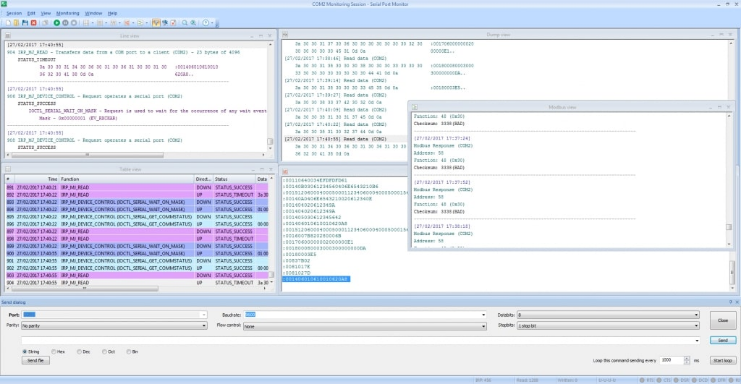

  5. La nuova finestra di monitoraggio si apre mostrando tutti i visualizzatori dei dati selezionati. Il processo di monitoraggio
  6. Puoi salvare la sessione di monitoraggio RS232 selezionando “Sessione >>> Salva sessione/Salva sessione come” dal menu principale di Serial Port Monitor. Salva la sessione di monitoraggio
Prova ora COM Port Analyzer gratuitamente
14 giorni di prova gratuita

Secondo caso: confronto delle sessioni di monitoraggio


Il confronto dei risultati tra due diverse sessioni di monitoraggio ti consente di guadagnare una intuizione preziosa, riguardo le funzionalità della tua comunicazione seriale.

Dopo aver analizzato i dati seriali ed aver salvato la sessione, confrontala con un'altra sessione per identificare eventuali differenze, usando Serial Protocol Analyzer.

Per confrontare le sessioni di monitoraggio, segui questi passaggi:

  1. Avvia od apri una sessione di monitoraggio.
  2. Seleziona “Sessione >>>Confronta le sessioni” dal menu principale. Confronta le sessioni
  3. Scegli il documento di monitoraggio che verrà usato per il confronto.

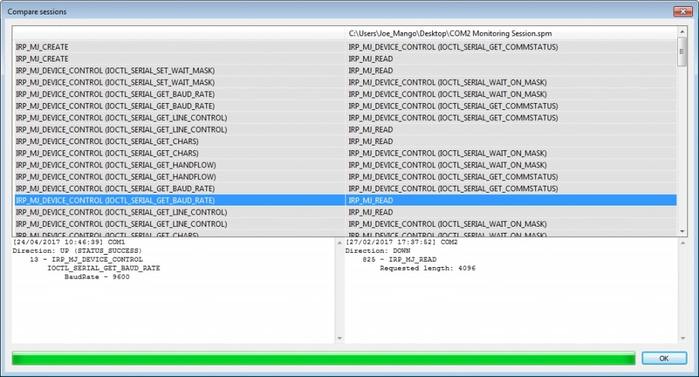

  4. Le due sessioni vengono mostrata in maniera affiancata. Ciò rende facile il confronto tra le sessioni ed identificare cosį le differenze in maniera veloce. Tabella comparativa

Terzo caso: riproduzione della sessione di monitoraggio.


La capacità di riprodurre i dati trasmessi tra le applicazioni o dispositivi seriali e le interfacce seriali, può fornire delle informazioni critiche quando si fa una correzione dei problemi di comunicazione. Usando questo strumento di analisi della porta seriale, puoi inviare ripetutamente lo stesso flusso di dati per monitorare il modo in cui un'applicazione o un dispositivo reagisce alla trasmissione.

Segui questi passaggi per analizzare i dati da una porta seriale:

  1. Apri una sessione di monitoraggio attuale oppure iniziare una nuova sessione. Riproduci la sessione

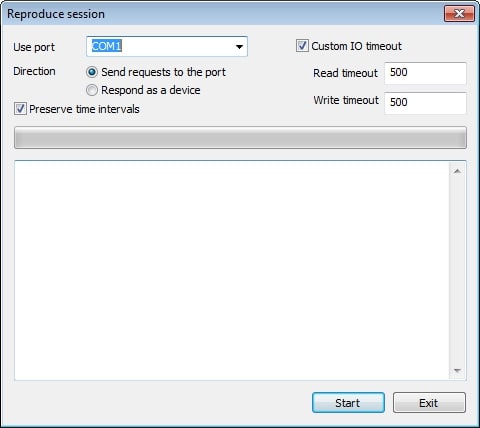

  2. Seleziona “Sessione >>>Riproduci la sessione” dove configurerai i parametri che verranno usati dalla trasmissione.

    • Usa la porta - Questo parametro viene usato per specificare quale porta seriale sarà quella destinataria del flusso di dati.
    • Invia le richieste a questa porta - Abilita questa opzione se stai replicando dei dati che verrebbero inviati da un'applicazione seriale verso la porta.
    • Rispondi come dispositivo - Questa opzione viene impiegata quando i dati vengono inviati ad una porta COM come se questi fossero trasmessi da un dispositivo seriale.
    • Conserva gli intervalli temporali - Specifica l'intervallo temporale tra la trasmissione dei pacchetti di dati con questa opzione.
    • Fuoritempo IO personalizzato - Definisci i parametri specifici di scadenza temporale per la Lettura/Scrittura che vuoi applicare a questa sessione. La tabella della riproduzione di sessione
  3. Premi “Avvia”.
Domande chieste di frequente
Si. L'analizzatore interno può agire come applicazione distinta dentro Serial Port Monitor.
Assicurati di aver avviato il monitoraggio, specificando l'opzione “Monitoraggio” >>>“Avvia” nel menu principale oppure premendo sull'icona “Avvia” della barra degli strumenti.
La porta COM può essere in uso da un'altra applicazione. Assicurati che nessun altro programma stia monitorando la porta allo stesso momento.
Sì. Possono essere monitorate tutte le porte seriali desiderate, simultaneamente. Basta aprire una nuova istanza dell'analizzatore di protocollo RS232, per ciascuna porta da monitorare.
Si. Usa questa sintassi sulla riga di comando:

SerialMonitor.exe /Nuova COM1 11111

dove:

1º “1” sta per Vista Tabella

2º “1” – Vista Linea

3º “1” – Vista Dati

4º “1” – Vista Terminale

5º “1” – Auto avvio

Vanno fatte alcune con considerazioni riguardo il pericolo sulla tensione elettrica quando si usa il programma Serial Data Analyzer. Le porte usano dei voltaggi che possono causare danni sostanziali a quei dispositivi inadatti. Inoltre, le interfacce non seriale fanno anch'esse uso di un connettore a 9 o 25 piedini. Non dovresti provare a connettere l'interfaccia se non sei certo che sia, in effetti, una porta seriale.
Puoi usare un dispositivo conosciuto come componente di diagnostica (breakout box), per identificare le interfacce seriali, in modo sicuro. Si può usare, inoltre, un misuratore per accertare se il dispositivo usa ± 12 volts sulle linee DTR e RTS della porta. Puoi anche consultare la documentazione del dispositivo, per determinare lo scopo dell'interfaccia.

Il programma non serve da componente di diagnostica (breakout box), nonostante la presenza dei suoi indicatori di stato della linea (LED). La tensione di uscita è negativa (-) 12 volt, quando i segnali sono inattivi o bassi. Questa è un voltaggio pericoloso con cui eseguire il collaudo.
Conclusioni

È un'impresa complicata monitorare il flusso di dati tra un computer e le sue interfacce seriali. Senza l'uso del programma di monitoraggio RS232 è estremamente difficile. Le persone che lavorano con i dispositivi e applicazioni seriali, possono usare il programma per semplificare il loro lavoro in numerosi modi. Strumenti professionali come Serial Port Monitor ti consentono di tracciare il traffico seriale con facilità. L'applicazione facilita l'annotazione, la visualizzazione, il monitoraggio e l'analisi di tutta l'attività dei dati seriali sul tuo sistema.
